PEEK機加工零件內孔塞規過盈配合生產與檢測

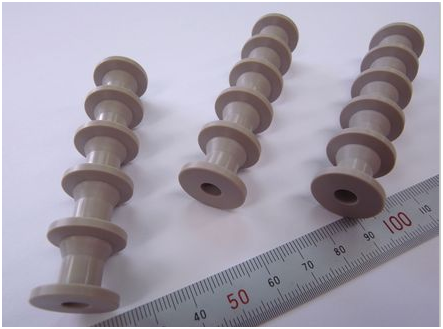

PEEK機加工尤其是要求內孔順暢自由滑動，或者是過盈配合，一般用于內裝金屬銷軸，且長度大于50mm，內孔公差要求非常高，需要達到金屬銷軸在0.01mm間隙內的自由順暢滑動。

首先從材料上看，純料PEEK硬度比POM類材料要高，韌性要強，機械強度高，自潤滑性比POM低，但好處在尺寸穩定性更強，方便機加工。

那在做高精度內孔時最好是車削加工，粗加工后避免熱膨脹變形，再有效降溫的同時，鏜孔加工，這里需要注意內孔比較小，比如D6時，內孔碎屑容易纏繞刀具，造成公差偏移和內孔光潔度不夠。

當內孔在D5或以下時，碎屑纏繞刀具就更容易發生了，重點在解決刀桿過長切削加工時的震動以及排屑問題上，選擇鋒利硬質刀具，加以合理布置排屑裝置，考慮刀具在加工時因鋼性不夠造成的偏移量，多次切削加工后，可以得到在0.01mm以內的公差。

如何檢測是否達到客戶想要的狀態呢？

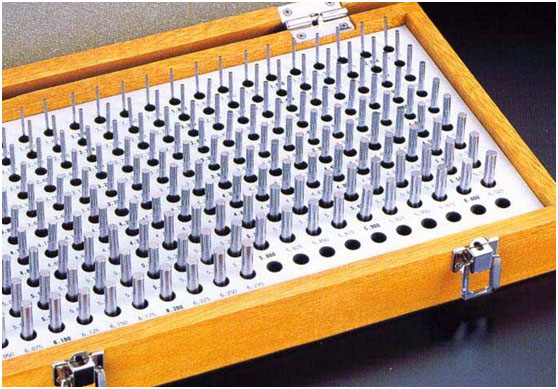

首先是PIN針通止規檢測內孔，每0.01mm一檔，PIN針手感非常潤滑的通過，即不松動，也不卡頓，如果是POM材料能達到垂直狀態下自由落體，止規不進。

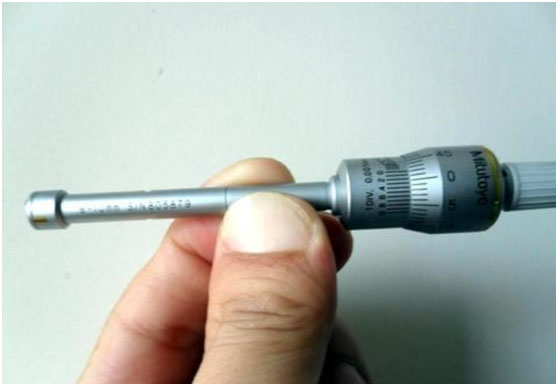

內徑三爪這么小的內孔量具比較貴，檢測內孔真圓度。

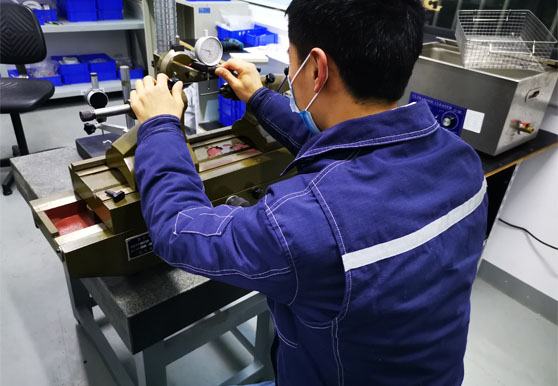

軸徑跳動儀測量同心圓跳動，配以千分表，能實現在0.01mm左右的精度檢測。

存放不宜過長；

交貨后，承圖塑料建議客人盡快使用，即使短期不使用，PEEK機加工件也需要恒溫存放，以免尺寸超差。

?

?
