Semitron? 半導體級產品的研發,是為了幫助設計者和使用客戶來優化元件制造設備的性能。另外,在元件制造時,涉及到要求高耐磨、耐化學和抗靜電的特殊應用,Semitron? 半導體級產品都是理想選材,承圖塑料代理進口。
Semitron?主要分兩個系列,分別適用于元件操作和測試過程,以及下一代CMP制程。
Semitron? 半導體級產品
Semitron?產品系列,承圖塑料整理;
Semitron? MP 370
Semitron? MDS 100
Semitron? ESd 225
Semitron? ESd 410C
Semitron? ESd 420
Semitron? ESd 420V
Semitron? ESd 480
Semitron? ESd 490HR
Semitron? ESd 500HR
Semitron? ESd 520HR
Semitron? CMP LL5
Semitron? CMP XL 20
?
數據;

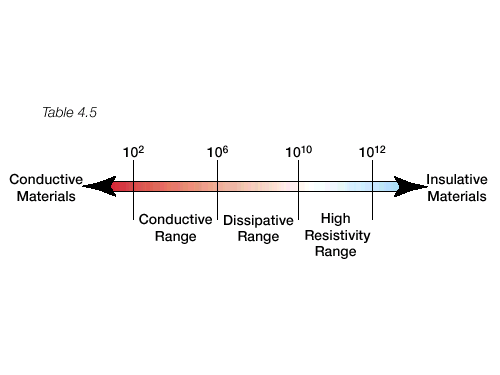

表4.5
表面電阻率
?
Semitron MP 370
Semitron MP 370材料用在半導體制造行業,為精密測試座的設計和制作提供了更多選擇性。Semitron MP 370不僅有PEEK固有的極好吸濕性和耐高溫性,而且具有更高的強度和尺寸穩定性。因這款訂制配方材料的機加工性能卓越,因此可以做到更為精細和干凈地加工。
·???????? 極低的吸濕性
·???????? 優秀的機加工性能,可實現極小而緊密的孔模
·???????? 強度和剛度超越了未填充的PEEK材料
·???????? 內應力低和無模塑坯件的'軟心'問題
?
?
Semitron MDS 100
Semitron MDS 100非常好地綜合了強度、剛度和穩定性的特性。它的開發旨在用于不受控制或者高精密度要求的應用場合。Semitron MDS 100是半導體測試座、嵌套、夾具和封裝設備的理想選材。
·???????? 24小時只有0.10% 的吸濕率(ASTM D570)
·???????? 耐溫至210°C
·???????? 彈性模量 > 1,400,000 psi
?
抗靜電聚甲醛POM
Semitron ESd 225
Semitron ESd 225是硬盤驅動器制造過程中所用夾具的理想選材;也是硅晶圓工藝操作時的理想選材。它的顏色為褐色。
·???????? 表面電阻率:1010 - 1012 ohms/sq.
·???????? 耐溫至107°C
·???????? 良好的耐磨性能
應用案例:
晶圓梳
由Semitron? ESd 225機械加工而成的晶圓梳,解決了傳送設備產生的靜電問題,該問題曾導致每年上百萬美元的晶片損失。(替代先前材料:尼龍、標準聚甲醛)
?
?
抗靜電PEI
Semitron ESd 410C
Semitron ESd 410C用在芯片檢測制程中操作芯片,使其通過檢測設備。它的顏色為黑色,不透明。
·???????? 表面電阻率:104 - 106 ohms/sq.
·???????? 耐熱至210°C
·???????? 應力低,緊公差加工適用
·???????? 較高的強度和剛度
應用案例;
操作托盤
Semitron? ESd 410C 加工而成的托盤,具有可靠的抗靜電性能,尺寸穩定。(替代先前材料:PPS、PEEK、Vespel? PI)
?
Semitron ESd 420
Semitron ESd 420是唯一一款真正可用于高溫環境的抗靜電塑料產品。
·???????? 表面電阻率:106 - 109 ohms/sq.
·???????? 熱性能好
?
Semitron ESd 420V
Semitron ESd 420V的表面電阻率為106 - 109 ohms/sq 。它是一種堅硬、高強度的材料,暴露在潮濕環境中,不會發生尺寸變化。在對熱性能要求不是超高的情況下,Semitron ESd 420V是一款高性價比的替代選材。
?
抗靜電PEEK
Semitron ESd 480
此款抗靜電PEEK的表面電阻率為106 - 109 ohms/sq。Semitron ESd 480的尺寸穩定性非常高,因此成為臨界測試夾具的理想選材。它的耐化學性絕佳,極適用作晶片傳送,和濕制程用工具的結構件,而這些應用中,靜電耗散也是非常重要的。作為跨駿Semitron ESd 材料,Semitron ESd480容易被介電擊穿。(參見本頁的注意事項。)
?
Semitron ESd 490HR
具有稍高電阻率的PEEK材料,其物理性能與Semitron ESd 480相似。
·???????? 表面電阻率:1010 - 1012 ohms/sq.
?
抗靜電PTFE
Semitron ESd 500HR
采用專有合成云母增強,Semitron ESd 500HR提供了絕佳的低摩擦特性和尺寸穩定性。凡是使用 PTFE的場合,都可考慮Semitron ESd 500HR 。用于控制靜電排放時,它是理想的選材。顏色為白色。
·???????? 表面電阻率:1010 - 1012 ohms/sq.
·???????? 熱至260°C
·???????? 隔熱
·???????? 極低的摩擦系數
·???????? 可耐化學品廣泛
應用案例;
插件
由Semitron ESd 500HR板材加工而的抗靜電插件,降低了敏感元件因靜電排放而導致的損壞。(先前材料:陶瓷)
?
抗靜電PAI
?
Semitron ESd 520HR

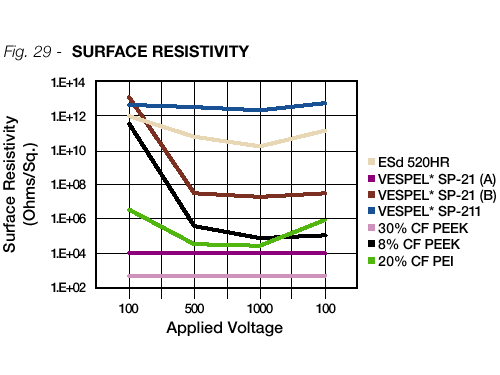

Semitron ESd 520HR是行業內第一款集靜電耗散(ESd)、高強度和耐熱性于一體的材料。該種新型的ESd材料用在測試設備上,是加工嵌套、測試座和接觸器(contactor)的理想選材,也是其他元件操作部件的理想選材。520HR在高壓(>100V)下能抗介質擊穿,這是它的獨特及關鍵特性。下圖呈現的是:通常用在自動測試分類機上,塑料材料表現的電性能。甚至只是暴露于中等電壓下,傳統碳纖維增強產品的導電性也呈現不可逆轉的增強。
在機械性能都可以勝任的情況下,只有Semitron ESd 520HR在整個電壓范圍內能夠維持其電性能。
表面電阻率:1010 - 1012 ohms/sq.
靜電耗散(表面電阻率,ohms/sq.) |
Semitron? ESd 225 | 1010 - 1012 |
Semitron? ESd 410C | 104 - 106 |
Semitron? ESd 420 | 106 - 109 |
Semitron? ESd 500HR | 1010 - 1012 |
Semitron? ESd 520HR | 1010 - 1012 |
應用案例;
IC元件測試夾具
由于集靜電耗散(ESD)和高機械強度于一身,最近一家測試夾具制造商將Semitron ESd 520HR用于加工集成電路測試頭。Semitron ESd 520HR的機械強度高,因此可延長測試頭的使用壽命,同時,增大每小時的測試單元。
Semitron ESd 520HR用于測試嵌套、測試座和接觸器(contactor)時,是第一款在抗靜電性能和所有機械性能上都能滿足要求的產品,因此非??煽?。它的抗靜電性能(表面電阻率為1010 到 1012 ohms/sq.)足夠最小化漏電(leakage)風險。Semitron ESd 520HR在電壓高于100伏時,還能保持其電阻率,這點也極為重要。
?
Semitron? CMP材料
Semitron CMP LL5
Semitron CMP產品系列的研發,為新工具設計者和具有遠大目光的終端使用者提供了這樣的機會——增加單個晶圓可生產芯片的成功率,同時降低了每個芯片的生產成本。
CMP優化的PET-P
Semitron CMP LL5屬于下一代材料,專為盡可能大幅度提高CMP工具的性能而研發。它的顏色為白色,不透明。
·???????? 超長壽命材料--5倍于 PPS
·???????? 在CMP應用場合,溫度達到 60°C?時的理想選材
·???????? 氧化化學反應中性能最佳--8倍于 PPS
?
Semitron CMP XL20
CMP優化的PAI
Semitron CMP XL20是由三菱化學先進材料研發團隊開發的頂級CMP材料,它的顏色為炭黑色,不透明。
·???????? 大大降低單片晶圓的成本
·???????? 性能超越PPS,在大多數工序中達到20倍
·???????? 高強度和剛度,帶來更少的邊緣損壞和更佳的一致性
?
?
承圖塑料提醒注意事項:
了解所施的電壓如何影響某種材料的阻抗性,這點很重要。一些材料只能在低電壓下表現出較高的阻抗性,而電壓變大時,卻無法工作。這是由于介質擊穿而不可逆轉。靜電有時可能達幾千伏,因此必須考慮材料在廣泛電壓范圍內的性能一致性。
一些材料表現不一致,并且隨加工“紋理”變化而變化。
?
