IC晶圓機械拋光理想材料

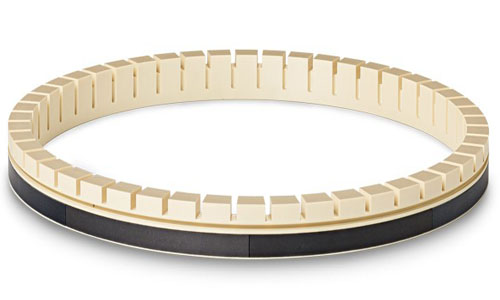

CMP研磨環
??????? 化學機械拋光(CMP)工藝是硅晶圓生產中非常重要的一個步驟。晶圓尺寸越做越大,芯片越做越小,隨著光刻機和化學蒸鍍技術上的提升,芯片上的線寬越來越小。對晶片表面拋光的要求也越來越高,CMP的拋光工藝也越來越精密,我們可提供機械拋光中極具成熟的PPS CMP研磨環。
?
?????? 在化學機械拋光過程中,由于研磨環必須在拋光過程中夾住晶圓,CMP環緊密接觸晶圓,需要極高的粗糙度,拋光中材料會與不同的化學液接觸?;瘜W(xué)液會對拋光組件產生腐蝕。此外,材料還需要承受一定的機械負載,因此材料應具有良好的彈性、韌性或強度。
?????
?????? 整個CMP過程中,高純度至關重要。因此,研磨環還必須具有很高的純度。這意味著材料不應被鋁或銅等金屬污染,以避免劃傷晶圓表面。同時,研磨環的材料應具有低滲氣性能。
? ?????所以要制造CMP研磨環,需要材料具有極高的加工精度和尺寸穩定性,以減少晶圓中微刮傷的發生幾率,確保提高可用IC的產量。尺寸穩定性可能會受高機械負載、高溫或潮濕環境的影響。
理想的材料

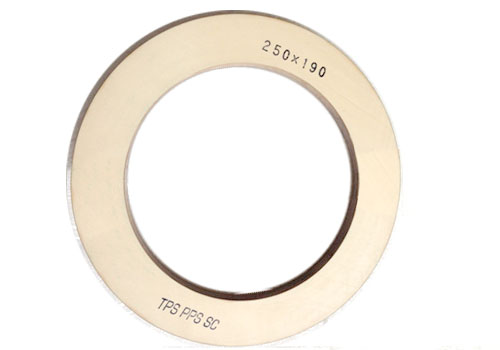

??????? 通常,研磨環采用PPS材料。
?
??????? PPS材料的特點是具有較高的耐磨性,良好的耐化學性和耐溶劑性,以及良好的摩擦性能,高純的潔凈型材料,不會污染晶圓,是一款即可滿足CMP高精度研磨需求的標準機械拋光材料,比PEEK成本更低,目前,為應對CMP大量的需求,
已經可提供環形料,純度和質密性更高,更加凸顯性價比。
?
??????? PEEK材料的特點是具有更高的低磨擦系數,相比PPS的摩擦性能更優異,更全面且穩定的耐化學性和耐溶劑性,更寬的耐高溫范圍,使材料具有長期磨擦峰值下具有更熱穩定性,相對工況下,使用時間更長。但成本比PPS上升至少40%
?
??????? CMP研磨環近幾年有更多新型材料推出,提升耐磨損和熱穩定性,材料科技的進步旨在提升IC的良率和產量。
